Монтаж кровельных и стеновых сэндвич-панелей: инструкция

С чего начинается монтаж: проект, раскладка и условия на площадке

Монтаж кровельных и стеновых сэндвич-панелей начинается не с подъёма первой панели, а с проверки проекта и готовности строительной площадки. Размеров здания «в целом» недостаточно: рабочая документация должна содержать раскладку панелей, схему крепления, расположение стыков, проёмов, доборных элементов, узлы примыкания к цоколю, кровле, парапету, воротам и инженерным проходкам. Именно по этим документам определяют, с какого угла начинать установку, где расположить подрезку, как организовать стыковку и какие материалы необходимы для герметизации.

До доставки следует проверить спецификацию. Стеновая и кровельная панели отличаются профилем, замком, несущей способностью и назначением: использовать кровельный тип для вертикальных стен или стеновой лист на скате без отдельного проектного решения нельзя. Уточняют толщину утеплителя, рабочую ширину, длину, вид покрытия, цвет, сторону расположения замка и направление монтажа. Для объекта в холодном регионе особое значение имеет толщина теплоизоляционного слоя: минеральная вата и другие виды утеплителя подбираются не только по теплотехнике, но и по требованиям пожарной безопасности здания.

Отдельно сверяют проектные нагрузки. Кровельные элементы должны соответствовать снеговому и ветровому району, расчётному шагу прогонов, уклону кровли и схеме опирания. Для стен важны высота здания, расстояние между ригелями, ветровое давление в угловых зонах и наличие крупных проёмов. Панель не является средством исправления ошибок металлического каркаса: попытка «подтянуть» её саморезами к неровной опоре деформирует облицовку, нарушает положение замка и создаёт щели.

• Проверяют геометрию осей, вертикальность стоек и положение ригелей относительно проекта.
• Лазерным уровнем контролируют плоскость прогонов: локальные перепады по опорам особенно опасны для кровли.
• Сверяют шаг несущих элементов, тип профиля, наличие закладных деталей и возможность установки крепежа в расчётных точках.
• Подготавливают стартовые, цокольные, угловые, торцевые, коньковые и карнизные планки, уплотнители, ленты, герметик и защитную обработку резов.
• Проверяют, что на площадке есть место для хранения, безопасного подъёма и раскладки материалов без контакта с грунтом.

Работы переносят при сильном ветре, осадках, гололёде и плохой видимости. Большая площадь панели создаёт парусность, поэтому даже лёгкий на вид элемент становится трудноуправляемым при подъёме. Окончательные требования к креплению, нахлёстам, уплотнительной ленте и монтажу конкретного типа панелей всегда задают проект и инструкции завода-изготовителя.

Приёмка, хранение и подъём панелей без повреждения покрытия и замков

Скрытые повреждения нередко появляются ещё до установки сэндвич-панелей. При приёмке сверяют маркировку пачек, количество, длины, цвет, тип утеплителя и комплектацию с накладной, каталогом и спецификацией проекта. Важно осмотреть упаковку до разгрузки: вмятины на торцах, разрывы защитной плёнки, повреждённые углы, смятые замки и следы намокания фиксируют фотографиями и отмечают в документах перевозчика. После монтажа доказать, что дефект возник при доставке, значительно сложнее.

Пачки размещают на ровном твёрдом основании. Опоры должны находиться на одной линии и поддерживать панель по ширине так, чтобы листы не прогибались. Материалы нельзя класть непосредственно на грунт, бетон с лужами или строительный мусор. Между пачкой и основанием обеспечивают зазор для вентиляции и отвода воды. Негерметичный тент опаснее открытого кратковременного хранения: под ним собирается конденсат, который может попасть к кромкам, в стыки и к утеплителю.

Высоту штабеля, расстояние между прокладками и допустимый срок хранения определяет изготовитель. Не следует смешивать пачки разных длин без выравнивания опор: точечная нагрузка повреждает стальную облицовку. Защитную пленку снимают в сроки, указанные в инструкции. Если оставить её под солнцем надолго, клеевой слой может прикипеть к полимерному покрытию; при удалении останутся пятна или фрагменты клея, требующие аккуратной очистки совместимыми средствами.

Для подъёма длинных панелей применяют траверсу с текстильными стропами и защитными прокладками. Вакуумные захваты допустимы, когда их грузоподъёмность соответствует массе элемента, поверхность сухая и чистая, а персонал знает правила работы с оборудованием. Короткие панели можно переносить вручную несколькими рабочими, удерживая их за несущую часть и не перегибая. Панель переносят вертикально или в положении, предусмотренном производителем, чтобы избежать продольного излома.

Что осмотреть перед первым подъёмом:

• целостность облицовки, кромок, замка и упаковочной защиты;
• правильность строповки, исправность траверсы, строп и захватов;
• отсутствие людей в опасной зоне и согласованные сигналы между крановщиком и стропальщиком;
• готовность места установки: очищены ли прогоны, ригели, цокольный профиль и уплотнители;
• соответствие номера панели раскладке, чтобы не поднимать на кровлю элемент неверной длины.

Нельзя тянуть одну панель по другой, опирать замок на бетон или металлический профиль, поднимать пачку за упаковочную ленту и бросать на поверхность крепёж либо доборные элементы. Даже мелкая царапина, не удалённая металлическая стружка или погнутый край в последующем могут стать причиной коррозии и негерметичного стыка.

Инструмент, крепёж и герметизация: что подобрать до начала работ

Качественная установка зависит от расходных материалов не меньше, чем от опыта бригады. Основной набор включает шуруповёрт с регулировкой крутящего момента, лазерный уровень, рулетку, отвес, заклёпочник, ножницы по металлу, электролобзик либо дисковую пилу с диском, рассчитанным на аккуратный рез тонколистовой стали. После каждой резки используют мягкую щётку или ветошь: стружку необходимо удалить сразу, иначе частицы металла окислятся и оставят ржавые точки на защитном покрытии.

Абразивная углошлифовальная машина обычно не подходит для панелей и профнастила с полимерным покрытием. Искры прожигают защитный слой, перегревают кромку и разносят раскалённую стружку. Внешне ровный рез может уже через один-два сезона стать очагом коррозии. Если проект предусматривает обработку реза, используют рекомендованный ремонтный состав, а не случайную краску.

Саморезы подбирают по типу основания: металлический профиль, дерево или железобетон требуют крепежа различной конструкции. Длина должна учитывать толщину панели, тип облицовки, высоту профиля и глубину захода в опору. Для наружных работ применяют крепёж с шайбой и EPDM-уплотнителем. Саморез устанавливают строго перпендикулярно поверхности. Перекрученная шайба выдавливается и трескается, недотянутая не обеспечивает герметизацию; в обоих случаях вода может проникнуть к металлу и утеплителю.

В узлах используют бутилкаучуковые ленты, профильные уплотнители для карниза, конька, ендовы, торцов и примыканий, а также герметик, совместимый с полимерным покрытием. Уплотнительная лента закрывает микрозазоры и компенсирует неровности, но не заменяет правильно собранный замок. Аналогично саморез не должен «стягивать» панель через щель к каркасу: сначала обеспечивают плотное опирание, затем выполняют крепление по схеме проекта.

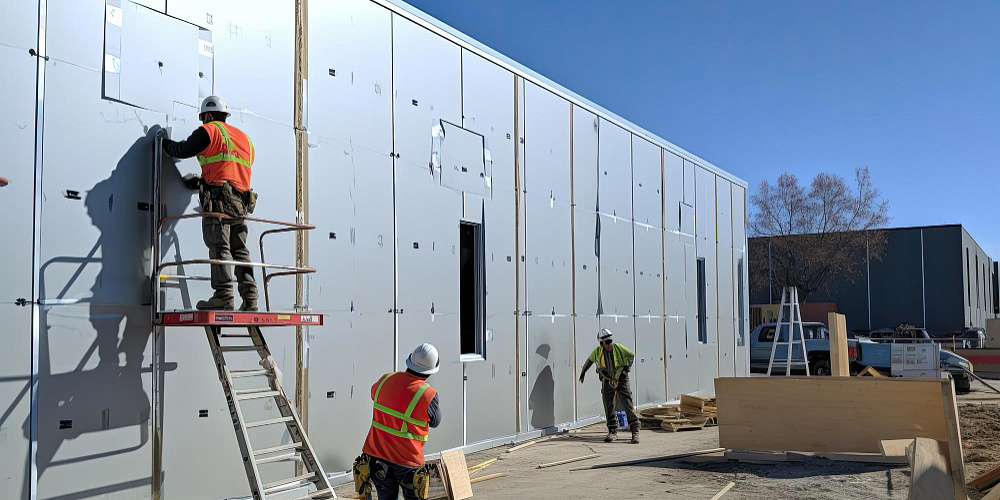

Монтаж стеновых сэндвич-панелей: последовательность работ и контроль замков

Стартовая зона определяет геометрию всей стены. До установки первой панели проверяют цоколь, стартовый профиль, гидроизоляцию и положение уплотнительных лент. Если цоколь имеет перепад высоты, его не компенсируют произвольной подрезкой нижнего края: решение принимают по проектному узлу. Ошибка в первой линии на несколько миллиметров способна превратиться в заметное смещение у верхней планки или противоположного угла здания.

Вертикальный монтаж применяют, когда панели идут от цоколя к карнизу и образуют длинные непрерывные линии фасада. Такая схема уменьшает количество горизонтальных стыков, но требует точной высоты элементов и аккуратной работы у верхнего примыкания. Горизонтальный монтаж начинают от угла, колонны либо другого проектного ориентира; он удобен для поярусной установки и зданий с определённой архитектурой фасада. Выбор «вертикально горизонтально» делают не по удобству бригады, а по раскладке, несущей схеме, расположению проёмов и доборов.

1. Первую стеновую панель устанавливают по уровню и отвесу, проверяя положение относительно цоколя, угла и осей каркаса.
2. Элемент временно фиксируют, повторно проверяют плоскость и только затем крепят к ригелям в расчётных точках.
3. Следующую панель подают без касания замком металла, очищают стык от упаковки, влаги и стружки.
4. Замок соединяют плавно, без ударов по облицовке. При необходимости используют специальные монтажные приспособления с защитными накладками.
5. Проверяют плотность соединения по всей высоте или длине, затем выполняют окончательное крепление.
6. Через несколько панелей контролируют плоскость стены, диагонали, положение швов и совпадение с раскладкой.

Неполная стыковка замка может быть почти незаметна снаружи. Например, фасад выглядит ровным, однако внутренняя часть соединения не вошла в рабочее положение из-за перекоса или попавшей стружки. Такой стык продувается, а при косом дожде вода способна попасть к утеплителю. Поэтому проверяют не только ширину видимого шва, но и положение новой панели относительно предыдущей по всей линии соединения.

При устройстве окон, ворот и дверей нельзя переносить резы «по месту» без проверки схемы. Вырезы рядом с углом, креплением или опорой ослабляют элемент и осложняют герметизацию. Обрамление выполняют доборными элементами, уплотнителями и планками по проекту. Наружные и внутренние углы, цокольные участки, торцевые зоны закрывают после контроля стыков: после установки декоративной планки исправить скрытый дефект значительно сложнее.

Монтаж кровельных сэндвич-панелей: уклон, нахлёсты, крепление и защита от протечек

Кровля требует особенно строгой подготовки, потому что ошибка в замке, нахлёсте или примыкании приводит не только к локальной протечке. Вода может увлажнить минеральную вату, снизить её теплоизоляционные свойства, вызвать коррозию внутренней стальной облицовки и проявиться внутри здания спустя месяцы. До подъёма первой панели проверяют уклон кровли, плоскость прогонов, готовность карнизного, конькового, ендового и торцевого узлов. Уклон, длина ската и возможность применения поперечного стыка принимаются исключительно по проекту и технической документации на конкретный тип панели.

На прогонах заранее отмечают расположение панелей и крепежа. Это помогает не смещать саморезы при монтаже и не делать лишние отверстия в покрытии. Особое внимание уделяют краевым и угловым зонам: здесь ветровое воздействие выше, поэтому количество креплений и схема их расположения могут отличаться от центральной части кровли. Проверена ли плоскость прогонов до подъёма панели? Если нет, исправлять её после закрытия ската будет намного дороже.

Монтаж обычно ведут от карниза к коньку. Направление выбирают также с учётом преобладающего ветра и конструкции бокового замка. Сторона нахлёста, капиллярная канавка и расположение герметизирующих материалов должны соответствовать инструкции производителя: перевёрнутый порядок установки способен направлять воду внутрь стыка вместо её отвода наружу.

Первую кровельную панель выравнивают одновременно по карнизу и торцу. Контролируют величину проектного свеса, прямолинейность нижней кромки и положение относительно осей. После временной фиксации выполняют контрольные замеры, затем устанавливают основной крепёж. Если первая панель смещена, последующие элементы начнут уходить по диагонали, а торцевая планка не перекроет кромки правильно.

Саморезы крепят к прогонам перпендикулярно поверхности. Шайба с уплотнителем должна плотно прилегать к облицовке, но не деформировать металл и не выдавливаться по краям. Количество точек крепления, шаг и тип саморезов определяет проект с учётом толщины панели, несущей способности, ветровой и снеговой нагрузки. Нельзя заменять предусмотренный крепёж случайными саморезами «по металлу»: у них могут отличаться длина сверлящей части, несущая способность, стойкость покрытия и конструкция уплотнительной шайбы.

Продольный замок перед стыковкой очищают от стружки, обрезков пленки, влаги и строительной пыли. В местах, обозначенных в инструкции, укладывают уплотнительные ленты и наносят герметизирующие составы. Панели соединяют без перекоса, контролируя шов на всей длине. Чрезмерное усилие при стыковке не решает проблему неправильно выставленного элемента: оно может смять кромку замка и нарушить защитное покрытие. Если соединение регулярно не сходится, работы останавливают и проверяют геометрию прогонов, правильность направления панелей и отсутствие дефектов.

Поперечный нахлёст используют только там, где он предусмотрен проектом. Перед его устройством готовят торцы, выполняют необходимую герметизацию, соблюдают заданное перекрытие и располагают крепёж по монтажной схеме. Самовольное уменьшение нахлёста экономит несколько сантиметров материала, но увеличивает риск капиллярного подсоса воды. Увеличивать его без расчёта также не следует: меняется рабочая схема опирания, расход панелей и положение узлов.

Наибольшего внимания требуют места, которые после установки планок становятся недоступными:

• Карниз: проверяют свес, непрерывность уплотнителя, защиту нижнего торца утеплителя и свободный отвод воды в водосток.
• Конёк: контролируют перекрытие, вентиляционный или герметичный узел по проекту, правильное расположение коньковых планок и отсутствие открытых кромок.
• Ендова: проверяют направление стока, сплошность гидроизоляции, ленты и отсутствие препятствий для воды между смежными скатами.
• Примыкание к стене, парапету, вентиляционному выходу или световому фонарю: контролируют верхнюю планку, герметик, защитную обработку резов и отсутствие обратного уклона.
• Торцевая часть: убеждаются, что ветровая планка перекрывает кромку, крепёж установлен без деформации, а боковой замок защищён от задувания осадков.

По смонтированной кровле перемещаются только по согласованной безопасной схеме, в страховочной системе и нескользящей обуви. Нельзя наступать на незафиксированные панели, участки между опорами, замковые зоны и места с незавершённым креплением. Инструмент, саморезы и обрезки не оставляют на покрытии: помимо риска падения они царапают полимерный слой. После завершения работ удаляют стружку, строительный мусор и защитную пленку, а повреждённые участки покрытия осматривают и обрабатывают по инструкции изготовителя.

Примыкания и доборные элементы: как сохранить герметичность ограждающего контура

Сэндвич-панели работают как единый ограждающий контур, а не как отдельные листы с утеплителем. Доборные элементы закрывают кромки, но их функция шире декоративной: они защищают торцы утеплителя, замки, крепёж и места стыков от воды, ветра, пыли и ультрафиолета. Если правильно собранная панель остаётся с открытым торцом, долговечность всего узла снижается независимо от качества самой облицовки.

Особой проверки требуют наружные и внутренние углы стен, цоколь, карниз, конёк, ендова, торцы кровли, обрамление проёмов, примыкания к парапетам, стенам и инженерным проходкам. Проходки вентиляции, кабельных трасс, труб и иных коммуникаций желательно предусмотреть до монтажа. Вырезать отверстие после завершения кровли возможно только по согласованному проектному решению с применением специальных проходных элементов и герметизации.

1. Основание очищают от стружки, пыли, влаги и остатков упаковки.
2. На предусмотренное место наносят герметик либо укладывают уплотнительную ленту без разрывов и растяжения.
3. Доборный элемент устанавливают с проектным перекрытием, сохраняя направление отвода воды от верхней части к нижней.
4. Выполняют крепление подходящими саморезами или заклёпками, не пережимая тонкий металл планки.
5. До закрытия следующего элемента проверяют непрерывность уплотнения, отсутствие открытых торцов и правильное положение стыков.

Избыточное количество герметика не исправляет неверную конструкцию нахлёста. При температурных деформациях металла толстый случайный шов может отслоиться, а вода останется под планкой. Надёжность обеспечивает сочетание правильной геометрии, перекрытия, уплотнителя и крепежа. Доборы выбирают по цвету, виду полимерного покрытия, толщине металла и условиям эксплуатации. Слишком тонкая планка деформируется, а покрытие, несовместимое по стойкости с основной панелью, может стать первым участком выцветания или коррозии.

Контроль качества и типичные ошибки монтажа

Контроль качества ведут в процессе, а не при финальной сдаче, когда скрытые стыки уже закрыты. После первой панели, каждого ряда и каждого важного узла проверяют геометрию, плотность замков, расположение саморезов, наличие уплотнителей и целостность покрытия. Особенно важно удалить стружку до того, как она окажется под планкой или в замке.

• Монтаж по неровному каркасу вызывает волны облицовки, перекосы и щели; панель нельзя принудительно выравнивать крепежом.
• Резка абразивным кругом повреждает защитную стальную поверхность и создаёт будущие очаги коррозии.
• Неполное соединение замка приводит к продуванию, попаданию влаги и увлажнению утеплителя.
• Неправильно установленный саморез становится причиной течи либо снижает надёжность крепления при ветровой нагрузке.
• Отсутствие герметизации в примыканиях пропускает воду под доборные элементы, где дефект долго остаётся незаметным.
• Оставленная после работ пленка способна прикипеть к покрытию и ухудшить внешний вид фасада или кровли.

Работы необходимо остановить, если замки систематически не совпадают, ряды смещаются, панели приходится дотягивать силой, облицовка деформируется при затяжке саморезов или выявлено намокание утеплителя. Такие признаки указывают не на «сложный участок», а на причину, которую нужно устранить до последующих операций.

Безопасность работ и итоговая приёмка конструкции

Монтаж панелей относится к работам с повышенным риском: одновременно действуют высота, грузоподъёмная техника, острые металлические кромки и крупногабаритные элементы. К работе допускают обученный персонал с необходимыми допусками. Обязательны каски, перчатки, нескользящая обувь, страховочные системы и ограждение зоны под подъёмом. Между крановщиком, стропальщиком и монтажной бригадой заранее согласуют сигналы и порядок действий при остановке операции.

При сильном ветре установка запрещается не формально. Панель имеет большую площадь, и поток воздуха создаёт эффект паруса: груз может развернуться, удариться о каркас, повредить покрытие или травмировать людей внизу. Осадки, обледенение и недостаточная видимость также исключают безопасный монтаж. Не следует продолжать работы ради соблюдения графика, если условия не позволяют точно контролировать положение элемента.

Итоговая приёмка включает не только внешний осмотр. Раскладку сверяют с проектом, проверяют видимые стыки, крепёж, положение доборных элементов, закрытие торцов и качество примыканий. Осматривают покрытие на царапины, сколы, следы стружки и остатки пленки. Для кровли отдельно подтверждают герметичность карниза, конька, ендов, проходок и примыканий; для стен — цоколя, углов, проёмов и мест сопряжения с кровлей.

• Удаляют защитную пленку, обрезки, упаковку и металлическую стружку.
• Проверяют, нет ли незакреплённых планок, выступающих саморезов и деформированных доборных элементов.
• Фиксируют выявленные замечания до сдачи объекта и выполняют требуемую обработку повреждённых участков.
• Оформляют исполнительную документацию, акты скрытых работ и иные документы, если этого требуют условия строительной площадки или проект.

Грамотный монтаж кровельных и стеновых сэндвич-панелей строится на точной раскладке, исправном каркасе, аккуратной установке замков и постоянном контроле узлов до их закрытия. Такой подход обеспечивает герметичность, расчётную долговечность конструкции и предсказуемый внешний вид здания на протяжении срока эксплуатации.
